ABB ACS510系列变频柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。同时自带模拟量输入(速度控制或反馈信号用)，PID切换控制(用控制，泵于恒压)，通信功能。

ABB ACS510系列变频柜产品结构

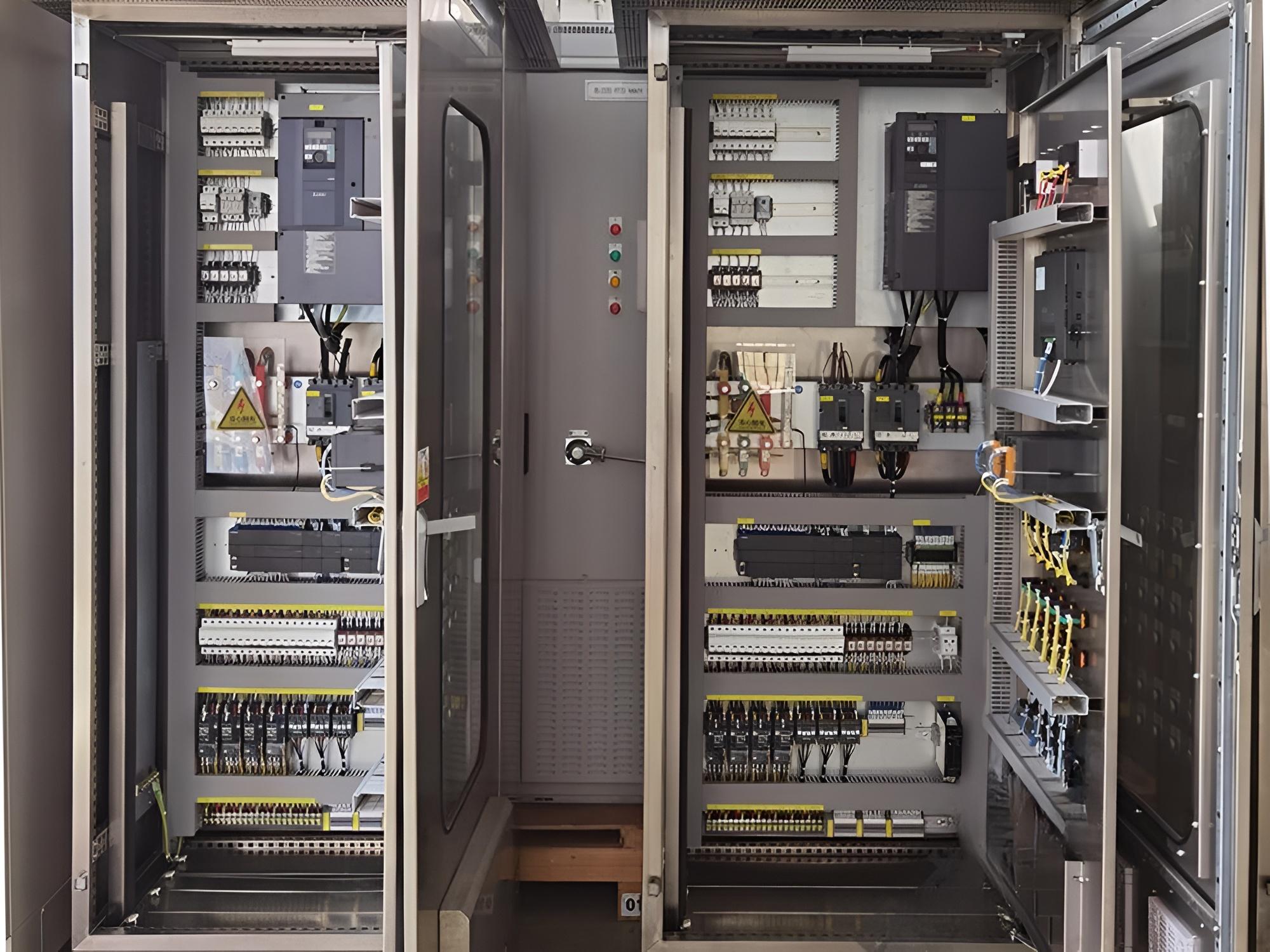

●整套系统电控柜采用室内仿威图设计，防护等级为IP40，一共分为3台控制柜，1#2#是MCC柜，最后一台是PLC柜，此设计有效隔离了动力线与信号线之间的干扰

●电控柜总电源进线为三相五线，额定电压AC380V，额定频率50HZ，最大负载电流为600A

●柜内黑色线是AC380V动力线，黄色线是AC220V控制线，蓝色线是DC24V控制线，黄绿相接是接地线

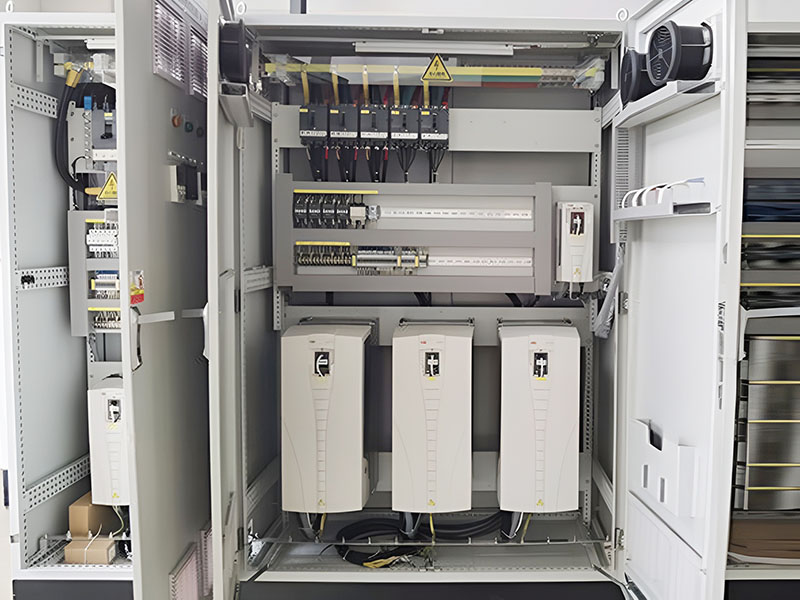

●柜内主要元器件由塑壳断路器、小型断路器、中间继电器、交流接触器、变频器、PLC等组成

ABB ACS510系列变频柜产品特点

●柜内变频器选用ABB ACS510系列，此系列针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等

●柜体上有高级操作面板，它与内部变频器相连接，可操作变频设备启停和显示设备的运行状态信息

●柜体上设有多功能电表，可实时查看三相电压、电流等其他参数信息
