XGN17-40.5箱型固定式金属封闭开关柜适用于三相交流50Hz，额定电压40.5kV的户内单母线及单母线分段电力系统中，主要用于发电厂、中小型发电机送电、工矿企事业单位配电以及电业系统的二次变电所的接受及分配电能之用。

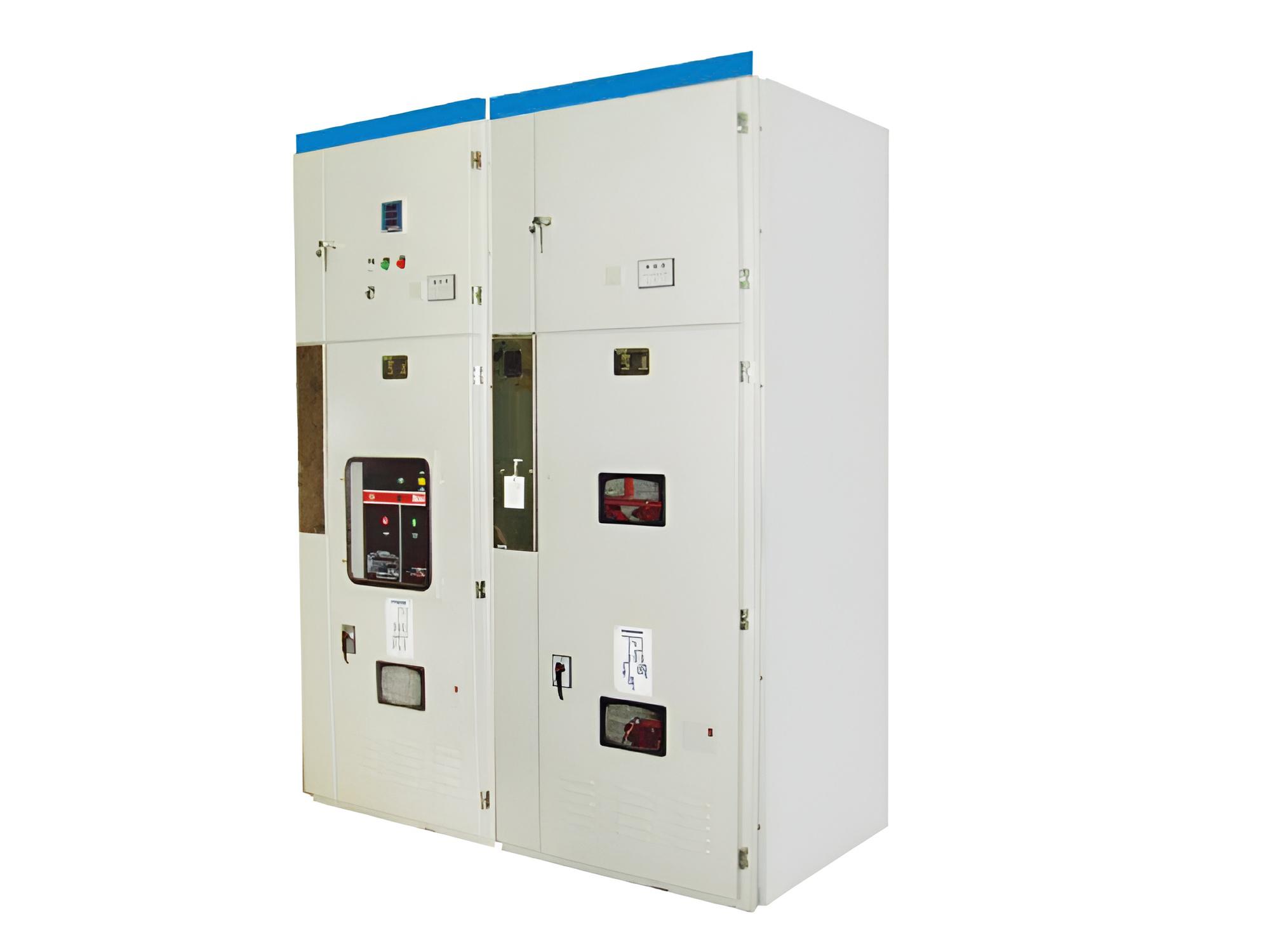

XGN17-40.5箱型固定式金属封闭开关柜产品结构

● 前柜：前柜设置了主母线及母线隔离开关室、断路器室、继电器室，主母线及母线隔离开关室在该柜上方，断路器室设置在该柜下方，该室还设置有电流互感器，两室间有绝缘板隔开，通过母线套管相连。继电器设置在该柜正前面的中部，小母线端子共15节，并设有二线电缆通道，端子室设在左下小门内，可安装JH10型端子80以上，该室下方还设置有M12的接地螺栓供辅助回路接地之用，右小门为维修通道。端子室上方为操作面板，可装设辅助开关。

● 后柜：后柜用螺栓与前柜相连，该柜根据需要可设置旁路母线及隔离开关、架空进出线也由该柜通过，设置旁路母线时，架空进出线未达到安全高度，需增设小附或遮拦网。不设置旁母时，架空时出线可以从后柜顶部通过。该柜还可以安装电压互感器或避雷器，联络母线和电缆出线安装在此柜。后门有螺栓固定，若带电显示器提示没电，可打开后门，主母线室与后柜用隔板隔开。

XGN17-40.5箱型固定式金属封闭开关柜产品特点

我司生产XGN17-40.5箱型固定式金属封闭开关柜稳定性好，结构先进合理，电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
