集中采暖控制系统方案应用

集中采暖控制系统是将自动化控制技术应用到集中供热系统的各个组成环节中，使供热设备自动化运行。在各点位安装传感装置，实时采集供热过程中的温度、压力、流量、热力等数据并实时显示出来，方便及时了解系统运行状况。对采集的数据进行分析计算，联动控制循环泵、恒温阀、补水阀等，实现对温度、压力、流量等的自动调节及设备的自动化管理。远程通信技术实现远程在线监管，远程接收报警信息，可实现”无人值守”管理，方便及时掌控并调整供热系统水力失调、热力失调的状态。

系统应用特点

1、节能降耗：数据采集自动分析，匹配需求热量按需供热，根据设定参数调整热力、温度、流量等，避免冷热不均，水力失调等状况。

2、提高运行效率：摒弃手动操作，系统各环节联动运行，自主调控，合理调节，提升运行效率，实现减员增效。

3、热网、热源及时掌控：通过远传仪表数据传输，随时随地可了各项数据及设备状态，方便及时管控，故障及时发现，确保供热安全。

4、数据支撑：数据库可供随时查询分析，利于建立运行档案，实现量化管理。

控制、监测设备点位功能说明

集中采暖控制系统由热源、管网(中继站)、热力子站三个部分组成。其中热源是实现实施优化调度的中心环节，因此可称其为调度中心。管网(中继站)需要通过网络通讯来实现数据的双向传输，因此需要建立网络通信平台。热力子站是整个系统的最前端，主要由于控制系统来实现对设备的自动化控制。

1、通过各环节之前的相互结合融通及联动控制，形成一个全面的热网在线运维监管系统。

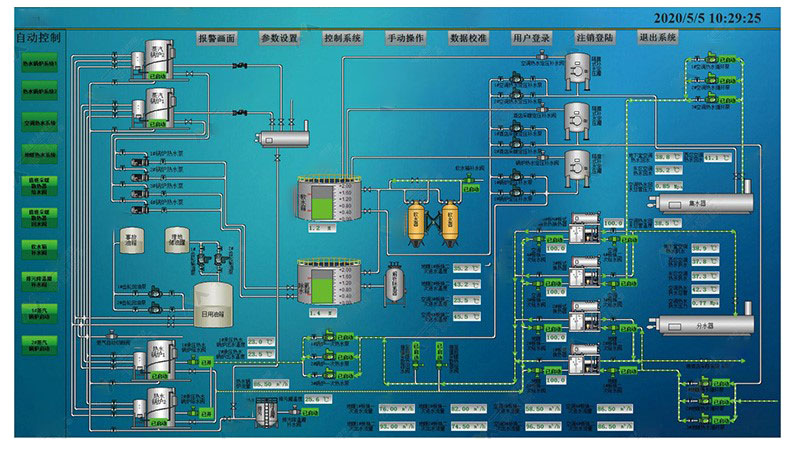

2、热力子站：由控制系统来实现，通过控制器对前端各供热设备进行控制，人机交互触摸屏控制，实时显示运行状态并自主调节。具备自动/手动控制，自动运行、数据采集、故障报警、参数设置、设备保护等功能。

3、网络通信平台(中继站)：实现热力子站系统与调度中心的连接，通过有线/无线通信模块、定位模块来实现网络连接，数据传输，如蜂窝、Wi-Fi、LTE、NB-IoT、LoRa等，根据实际需求选择。

4、调度中心(热源)：服务器、交换机、防火墙、路由器等组成，实现远程在线运维管理，全面调控的数据平台。宏观调控并管理所有数据与设备，图表、表报生成、远程异地操控、互联网云端大数据综合分析、集中管理、远程报警等。
