VOC废气处理系统PLC控制柜，针对废气设备开发的自动化控制系统，VOCK控制系统硬件可运行与AB、西门子、GE等中大型PLC作为控制硬件，可根据不同废气处理设备定制不同控制系统方案。控制柜现场手动控制模式和远程上位机控制模式。

VOC废气处理系统PLC控制柜产品结构

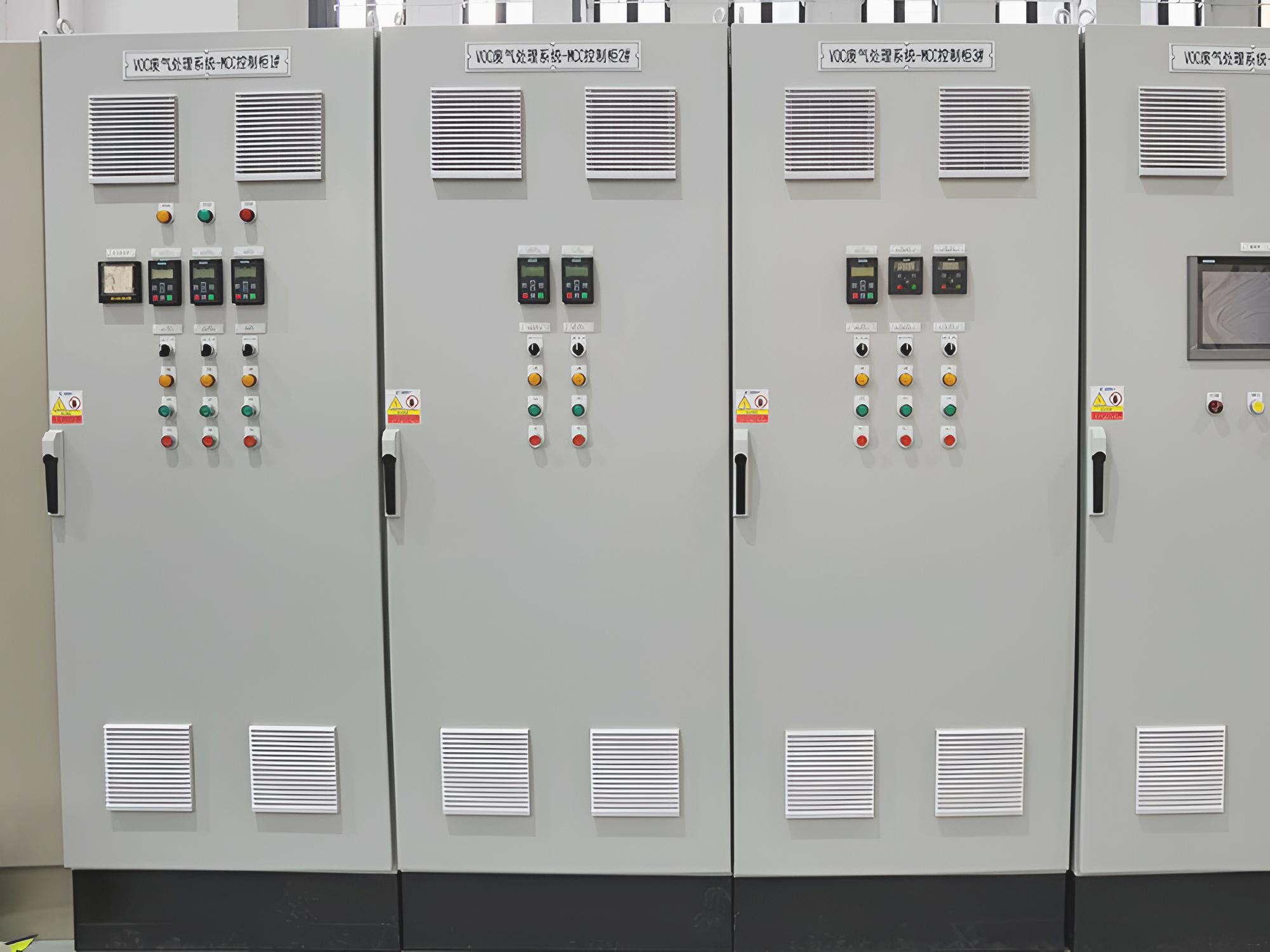

● 整套系统电控柜采用室内威图柜的设计，防护等级为IP40，一共分为4台控制柜，1#2#3#是MCC柜，最后一台是PLC柜，此设计有效隔离了动力线与信号线之间的干扰；

● 电控柜总电源进线为三相五线，额定电压AC380V，额定频率50HZ，最大负载电流为320A；

● 柜内黄绿红铜排是A B C三相火线，黄色线是AC220V控制线，蓝色线是DC24V控制线，黄绿相接是接地线；

● 柜内主要元器件由塑壳断路器、小型断路器、中间继电器、开关电源、交换机、PLC、触摸屏等组成
