预装式变电站--箱式变电站厂家

作者:新一能 时间: 浏览:218

箱式变电站,是当今配电系统中最经济、最科学、最安全的新型配电装置之一,它是集高压开关柜、变压器、低压开关柜成一体,并在制造厂内装配完成预装式变电站。它作为工矿企业、油田、城市建筑、生活小区等用电部门的变电设备,具有成套性强、体积小、结构紧凑、可靠性高、现场安装工作量小、安装试调周期短以及可移动等特点,且主变容量为50~2000kVA。适当改变其壳体的外形和颜色,使之与环境相适应,还可以起到美化环境的作用,是城乡电网建设与改造中理想的新型成套设备。

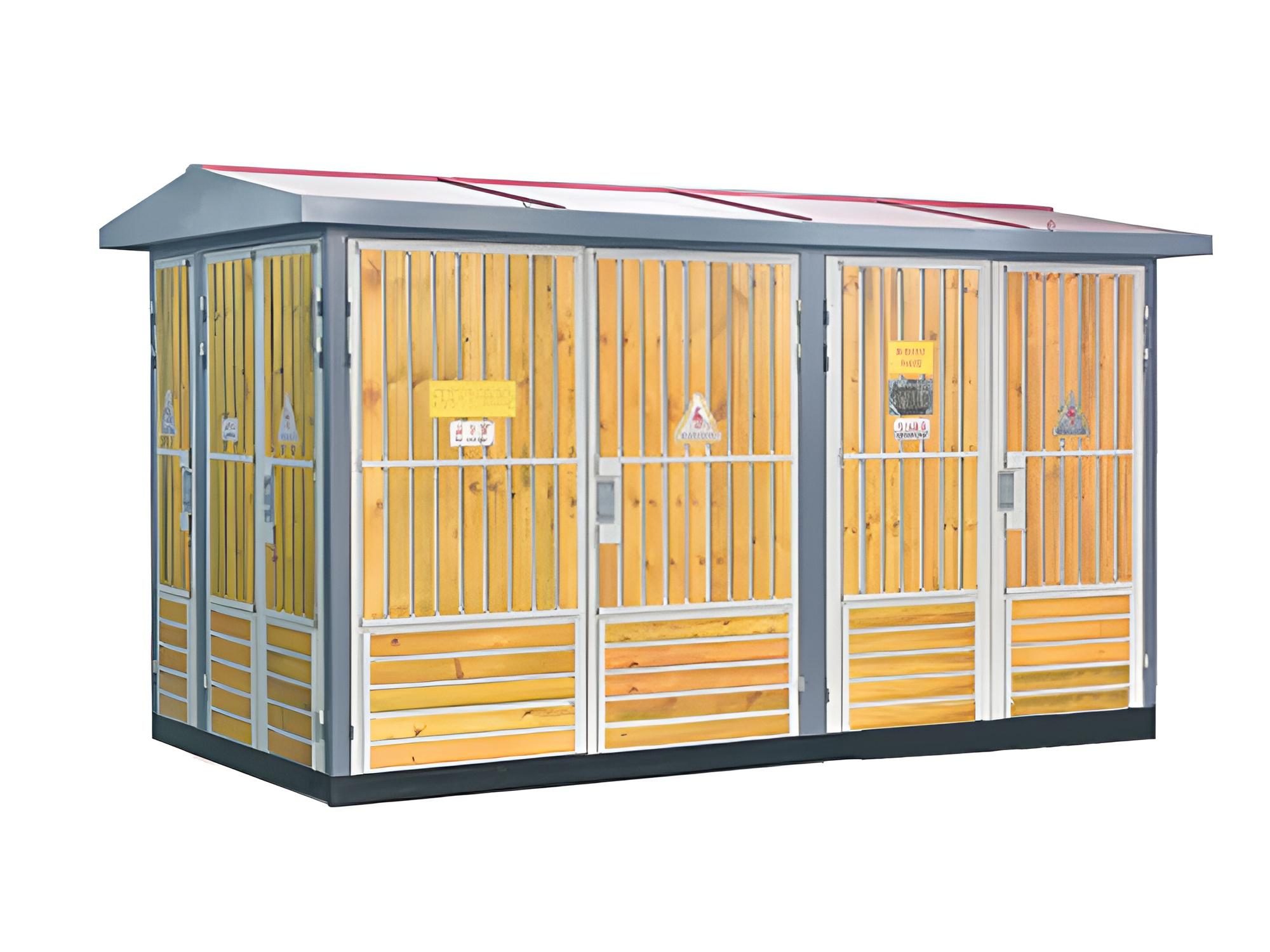

YB-12/0.4箱式变电站 (高低压预装式变电站)是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为的成套变配电装置。

YB-12/0.4箱式变电站 (高低压预装式变电站)高压配电装置结构:

欧式箱变高压配电装置,从进线方式上分为:终端型、环网型两种;从进线方位上分可分为:从箱体顶部架空进线(传统箱变用此法较多)和利用高压电缆沟从地下进出线,这是现代设计较为普遍的采用方法。

SF6气体为灭弧介质的SF6系列负荷开关较多,其高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等,但一般都装有带电显示器;操作机构一般为手动,也有电动操作的。带熔断器的,当回路出现短路故障能自切断开关,保护电路及变压器、开关等设备。





结构特点
1、本产品由高压配电装置、变压器及低压配电装 置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选择s11、s9以及其他低损耗油浸式变压器和干式变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理、并具有全面防误操作联锁功能。 变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自-动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。
3、采用自然通用和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道,排风扇有温控装置,按整定温度能自动启动和关闭,保证变压器满负荷运行。
4、箱体结构能防止雨水和污物进入并采用特种钢板或铝合金板制作,经防腐处理,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。
